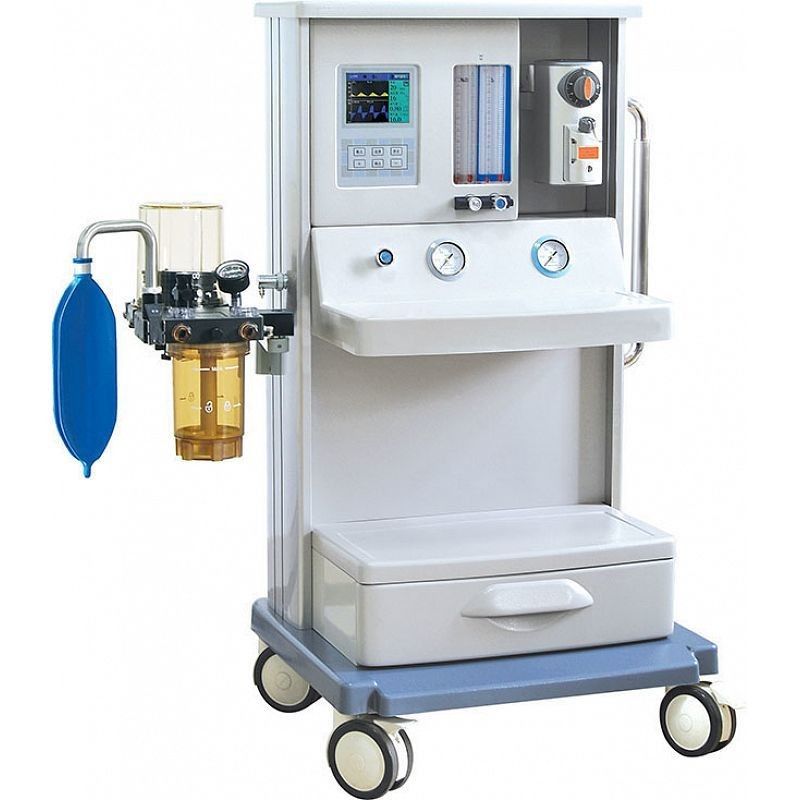

Specyfikacje techniczne Specyfikacje fizyczne Wyświetlacz: 5,7 " kolorowy wyświetlacz LCD Odpowiedni dla dorosłych i dzieci Tryb: system napędzany pneumatycznie i sterowany elektrycznie Tryb pracy: zamknięty; półzamknięty; półotwarty Obwód Standardy układu zintegrowanego oddechowego Przepływomierze: 4 rurki Przepływomierze: O2:0.1~10L/Min, N2O:0.1 ~ 10 l/min; Pojazd: wyposażony w 4 sztywne antystatyczne gumowe koła; z których dwa są zamykane w celu hamowania i łatwej manewrowania z zapasami hamulcowymi sterowanymi stopami Jednostka szuflady ONE całkowicie wyjmowalne szuflady Specyfikacje techniczne: Wymagania gazowe: tlen medyczny i tlenek azotu o ciśnieniu od O2: 0,32 do 0,6 MPa; NO2: 0,32 do 0,6 MPa. zawór bezpieczeństwa < 12,5 kPa Prędkość oddechowa 1~99 bpm stężenie tlenu w gazie mieszanym N2O/O2 > 21% Wydalanie tlenu: 25~75 l/min tryby wentylacji IPPV, SIPPV, IMV, SIMV, VCV, MANUAL PEEP SIGH Ciśnienie wyzwalające wdychanie -1,0 kPa ~ 2,0 kPa Częstotliwość IMV: 1-12 s/min Wskaźnik I/E: 4:1 ~ 1:4, ma odwrotny stosunek wentylacji Pojemność przypływów 0 ~ 1500 ml Płaszczyzna inspiracyjna: 0~1s PEEP 1-10 hPa Maksymalne ciśnienie bezpieczeństwa: ≤ 12,5 kPa Ptr -1,0-1,0 hPa Alarm ciśnienia dróg oddechowych: dźwiękowy i wizualny oraz oznaczony żółtym i czerwonym kolorem Dolny: 0,2 kPa ~ 5,0 kPa; Górny: 0,3 ~ 6,0 kPa ±0,2 kPa Alarm głośności przypływu: dźwiękowy i wizualny, z żółtym i czerwonym kolorem wskazującym górny alarm: 50 do 2000 ml, dolny alarm: 0~1500 ml Alarm stężenia tlenu: dźwiękowy i wizualny, z żółtym i czerwonym kolorem wskazującym górny alarm: 21% ~ 100%; dolny alarm:10% ~ 80% Wyposażenie elektryczne "Wyposażenie elektryczne AC/DC jest po niewykonaniu natychmiastowego alarmu Czas alarmu: > 120 s" Ciśnienie dróg oddechowych pozostaje wyższe niż 15 hPa±1 hPa przez 15s±1s, a następnie urządzenie wywołuje dźwiękowy alarm,ciśnienie będzie wyświetlane na czerwono, a na ekranie aparatu oddechowego znieczulającego wyświetlane będzie czerwone brzmienie ciągłego alarmu o wysokim ciśnieniu. Warunki eksploatacji Temperatura otoczenia: 10 ~ 40oC wilgotność względna: nie więcej niż 80% Ciśnienie atmosferyczne: 860 - 1060 hPa Wymóg mocy: 220-230 Vac, 50/60 Hz; Uwaga: zasilacz prądu przemiennego używany do urządzenia znieczulającego musi być dobrze uziemiony. Uwaga: używana maszyna znieczulająca musi być wyposażona w monitor dwutlenku węgla zgodny z normą ISO 9918:1993, czujnik tlenu zgodny z normą ISO 7767:1997 oraz czujnik objętości gazu wydechowego zgodny z normą 51.101.4.2 medycznego sprzętu elektrycznego część II: Specjalne wymagania dotyczące bezpieczeństwa i podstawowych parametrów działania systemu znieczulającego. Przechowywanie Temperatura otoczenia: -15oC~+50oC wilgotność względna: nie więcej niż 95% Ciśnienie atmosferyczne: 86 kPa ~ 106 kPa. Należy przechowywać w pomieszczeniu bez korozyjnych gazów i dobrze wentylowanym Pakiet pudełko opakowaniowe spełnia wymagania GB/T 15464 Między pudełkiem opakowaniowym a produktem, materiał miękki o odpowiedniej grubości zapewniający zapobieganie luzowaniu się i wzajemnemu tarciu podczas transportu Ochrona przed wilgocią i deszczem w celu zapewnienia ochrony produktu przed naturalnymi uszkodzeniami. Bezpieczeństwo i alarm Alarm tlenowy Alarm, gdy dopływ tlenu z rur lub butli jest niższy niż 0,2 MPa Pojemność wentylacji Alarm niższy: 0~12L/min; wyższy: 18L/min Alarm zasilania W przypadku awarii zasilania prądem przemiennym i prądem stałym; czas alarmowania: > 120 s Alarm ciśnienia dróg powietrznych niższy: 0,2 kPa ~ 5,0 kPa; wyższy: 0,3 kPa ~ 6,0 kPa
Konfiguracje standardowe NAZWA QTY 1 zestaw Główna jednostka 1 zestaw Wbudowany w ventilator 1 zestaw 4-rurowych przepływometrów 1 zestaw vaporizerów 1 zestaw Obwody pacjentów 1 zestaw poniżej 1 zestaw zbiornika wapna Na 1 zestaw czujników elektronicznych 1 pic Reduktor ciśnienia tlenu 2 zdjęcia Skórzana torba (niebieska) 5 zdjęć Rurka z naciągiem 2 zdjęcia maski 1 zestaw sondy tlenowej 1 zestaw Narzędzia z maszyną
