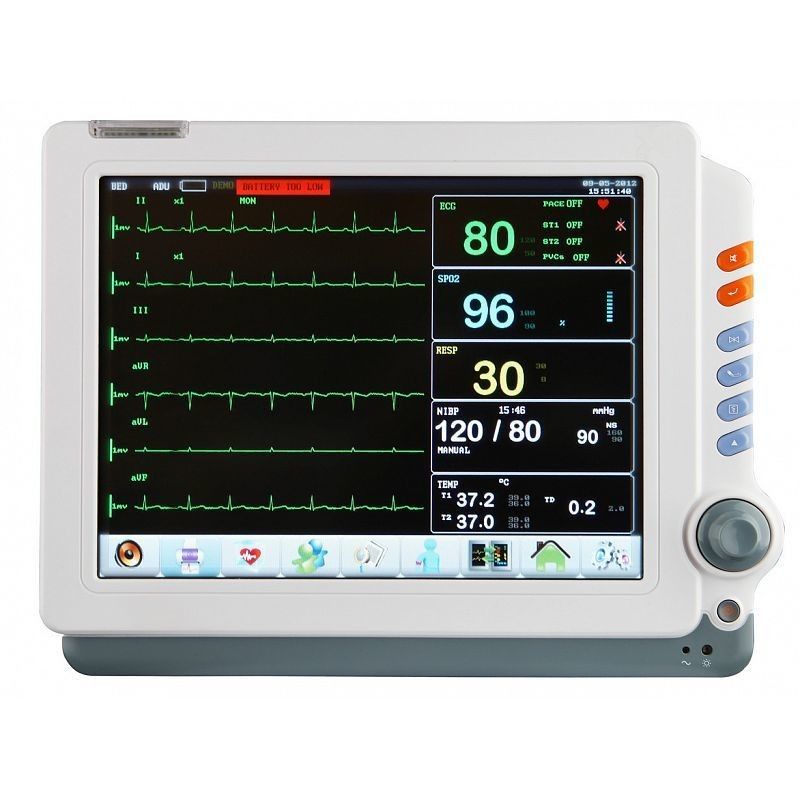

12′′ Monitor pacjenta
BR-PM14
12.1" kolorowy ekran TFT
Wyświetlacz wielokanałowy
Duży interfejs czcionki
Analiza ST i arytmii
Kalkulacja dawki leku i tabela titracji
Wyświetlacz dynamicznego widoku OxyCRG
Monitorowanie oddechu za pomocą alarmu bezdechu
Przegląd alarmu, przegląd arytmii
Informacje o pacjencie.
Projektowanie przeciwdefibrylacji
NIBP w zakresie ochrony przed ciśnieniem
Akumulator z wtyczką, dostępny w trybie AC/DC.
Wspierająca sieć przewodowa lub bezprzewodowa.
Specyfikacje techniczne
EKG
Tryb prowadzenia 5 Prowadzenia (R, L, F, N, C lub RA, LA, LL, RL, V)
Wybór ołowiu I, II, III, avR, avL, avF, V
Fala 2 ch
Tryb prowadzenia 3 Prowadzenia (R, L, F lub RA, LA, LL)
Wybór ołowiu I, II, III,
Forma fali 1 ch
Zysk 2,5 mm/mV, 5,0 mm/mV, 10 mm/mV, 20 mm/mV, automatyczny
Zakres HR i alarmu Dorosły 15 ~ 300 bpm
Neo/Ped 15 ~ 350 bpm
Dokładność ± 1% lub ± 1 bpm, która jest większa
Rozdzielczość 1 bpm
Wskaźnik czułości > 200 (uVp-p)
Impedans wejściowy różnicowy > 5 MΩ
Monitor CMRR > 105 dB
Działanie > 105 dB
Diagnoza > 85 dB
Potencjał przesunięcia elektrody ±300mV
Prąd przecieku < 10 uA
Początkowe odzyskanie < 3 S po Defi.
Zakres sygnału EKG ±8 m V (Vp-p)
Szerokość pasma operacyjna 1 ~ 20 Hz
Monitor 0,5 ~ 40 Hz
Diagnostyka 0,05 ~ 130 Hz
Sygnał kalibracyjny 1 (mVp-p), dokładność: 5%
Wymagania w zakresie monitorowania w segmencie ST
Typ wykrywania ARR: ASYSTOL, VFIB/VTAC, COUPLET, BIGEMINY, TRIGEMINY, R ON T, VT>2,BRADY, MISSED BEATS,
PNP, PNC, Alarm dostępny, Przegląd dostępny
Oddychanie
Metoda Impedancja między R-F ((RA-LL)
Impedans wejściowy różnicowy > 2,5 MΩ
Zakres impedancji pomiarowej 0,3~3 Ω
Zakres impedancji linii bazowej 200~4 KΩ
Szerokość pasma 0,1 - 2,5 Hz
Poziom pomiaru szybkości reakcji i alarmu
Dorośli 0 ~ 120 obr./min
Neo/Ped 0 ~ 150 obr./min
Rozdzielczość 1 Brpm
Dokładność ±2 Brpm
Alarm bezdechu 10 ~ 40 S
NIBP
Metoda oscylometryczna
Tryb ręczny, automatyczny, STAT
Interwał pomiarowy w trybie AUTO 1, 2, 3, 4, 5, 10, 15, 30, 60, 90,120, 180, 240,480 (min)
Okres pomiaru w trybie STAT 5 min
Zakres częstotliwości pulsu 40 ~ 240 bpm
Typ alarmu SYS, DIA, MEAN
Zakres pomiarowy i alarmowy Tryb dla dorosłych
SYS 40 ~ 270 mmHg
DIA 10 ~ 215 mmHg
ŚREDZIE 20 ~ 235 mmHg
Tryb pediatryczny
SYS 40 ~ 200 mmHg
DIA 10 ~ 150 mmHg
ŚREDZIE 20 ~ 165 mmHg
Tryb noworodkowy
SYS 40 ~ 135 mmHg
DIA 10 ~ 100 mmHg
ŚREDZIE 20 ~ 110 mmHg
Rozdzielczość 1 mmHg
Dokładność Maksymalny średni błąd ±5 mmHg
Maksymalne odchylenie standardowe ±8 mmHg
Ochrona przed nadciśnieniem w trybie dla dorosłych 297±3 mmHg
Tryb pediatryczny 240±3 mmHg
Tryb noworodkowy 147±3 mmHg
SpO2
Zakres pomiarowy 0 ~ 100 %
Zakres alarmu 0 ~ 100 %
Rozdzielczość 1 %
Dokładność 70% ~ 100% 2 %
0% ~ 69% nieokreślone
Interwał aktualizacji około 1 sekundy.
Wstrzymanie alarmu 10 sekund.
Zakres pomiaru i alarmu częstotliwości pulsu 20~300 bpm
Rozdzielczość 1 bpm
Dokładność ±3bpm
TEMP
Kanał 2
Zakres pomiaru i alarmu0 ~ 50 °C
Rozdzielczość 0,1 °C
Dokładność ±0,2 °C
Interwał aktualizacji około 1 sekundy.
Średnia stała czasu < 10 s.
IBP
Etykiety ART, PA, CVP, RAP, LAP, ICP, P1, P2
Zakres pomiaru i alarmu ART 0 ~ 300 mmHg
PA -6 ~ 120 mmHg
CVP/RAP/LAP/ICP-10 ~ 40 mmHg
P1 / P2-10 ~ 300 mmHg
Czułość czujnika ciśnienia 5 uV/V/mmHg
Impedancja 300-3000Ω
Rozdzielczość 1 mmHg
Dokładność ± 2% lub 1 mmHg, która jest większa
Interwał aktualizacji około 1 sekretarza
Standard: EKG, oddychanie, NIBP, SpO2, tętno, temperatura
Opcjonalnie: Nellcor SpO2, EtCO2, IBP,TEMP-2, Rejestrator cieplny,Wall Mount,Trolly,Central Station
